Enkelzijdig geballast zonnepaneel montagesysteem

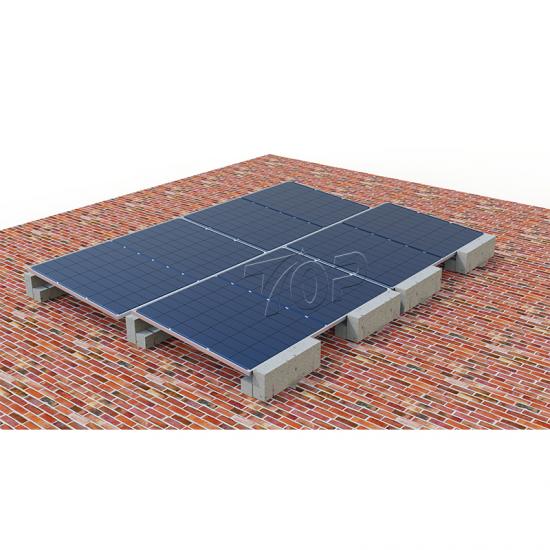

Het enkelzijdig geballaste zonnepaneelmontagesysteem is een niet-penetrerende oplossing, ontworpen voor vlakke betonnen of bakstenen daken. Het maakt rails overbodig door de PV-modules direct met de voor- en achterpoten te verbinden via voorgeboorde boutgaten. Dankzij de vereenvoudigde structuur en snelle installatie is het ideaal voor zowel commerciële als residentiële zonne-energieprojecten op daken.

Productspecificaties:

Optionele aanpassing:

Optimalisatie van het kantelhoekontwerp per projectlocatie (zonnepadanalyse)

Geanodiseerde aluminiumcoating of anti-corrosie ZAM-coating

Voorgemonteerde pootcomponenten om de arbeid op locatie te verminderen

Geïntegreerde aardingsaccessoires

Producteigenschappen:

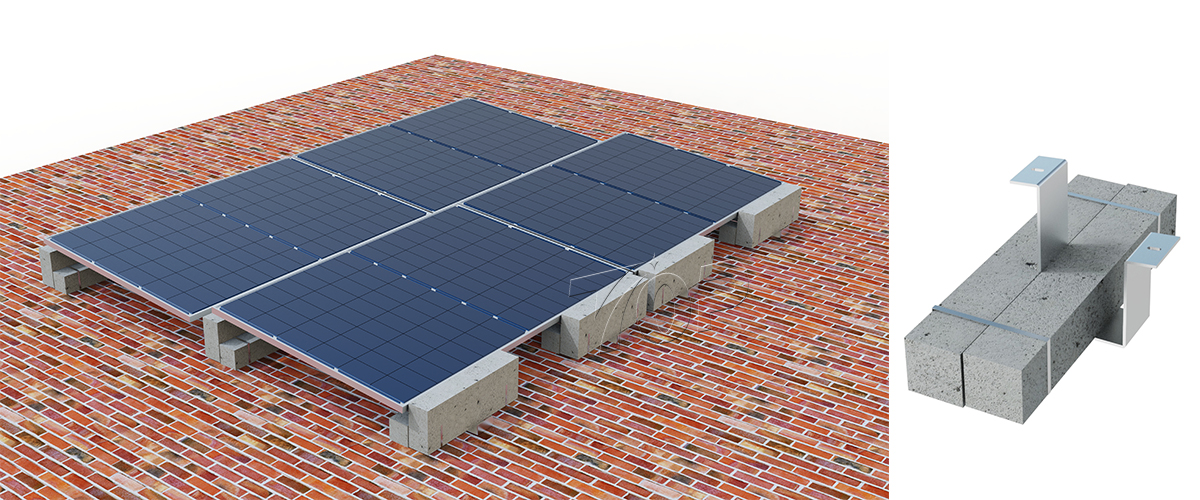

Niet-penetrerend ontwerp
Gebruikt betonnen ballastblokken om het systeem vast te zetten zonder de waterdichte laag van het dak te beschadigen - ideaal voor daken waar doorboring niet is toegestaan.

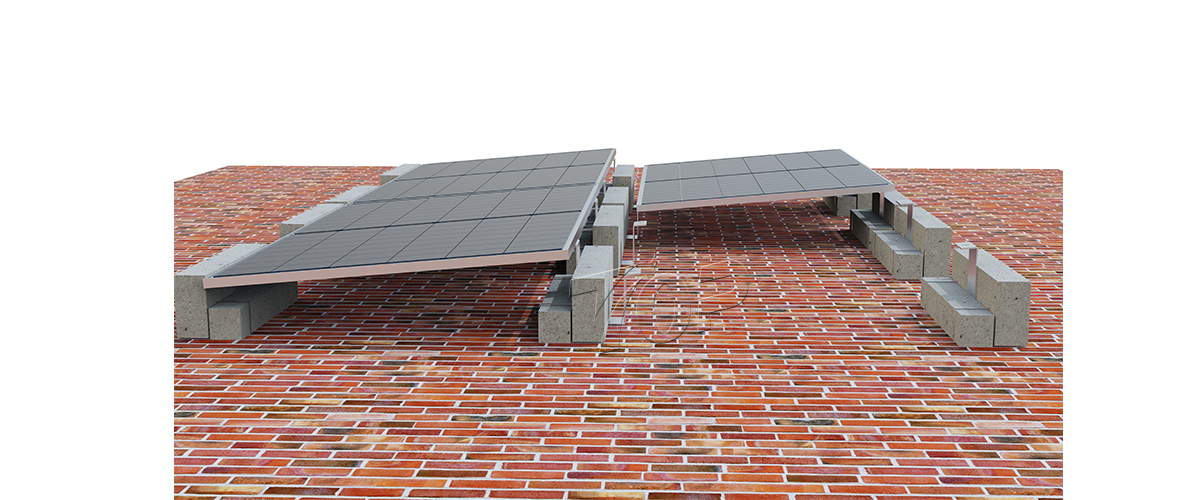

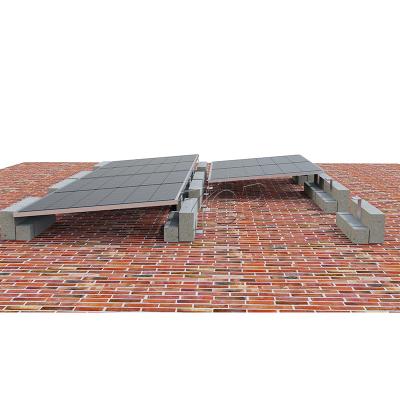

Railvrije structuur
De PV-modules worden direct aan de voor- en achterpoten bevestigd met behulp van voorgeboorde boutgaten, waardoor er geen montagerails nodig zijn. Dit verlaagt de materiaalkosten en vereenvoudigt de installatie.

Flexibele ballastconfiguratie
Ballastblokken kunnen worden gerangschikt op basis van de windbelasting en het draagvermogen van het dak, waardoor een betrouwbare stabiliteit van het systeem wordt gegarandeerd.

Snelle installatie en kostenefficiënt
Minder componenten en een gestandaardiseerd ontwerp zorgen voor een snelle implementatie en lagere arbeidskosten: ideaal voor grootschalige installaties.

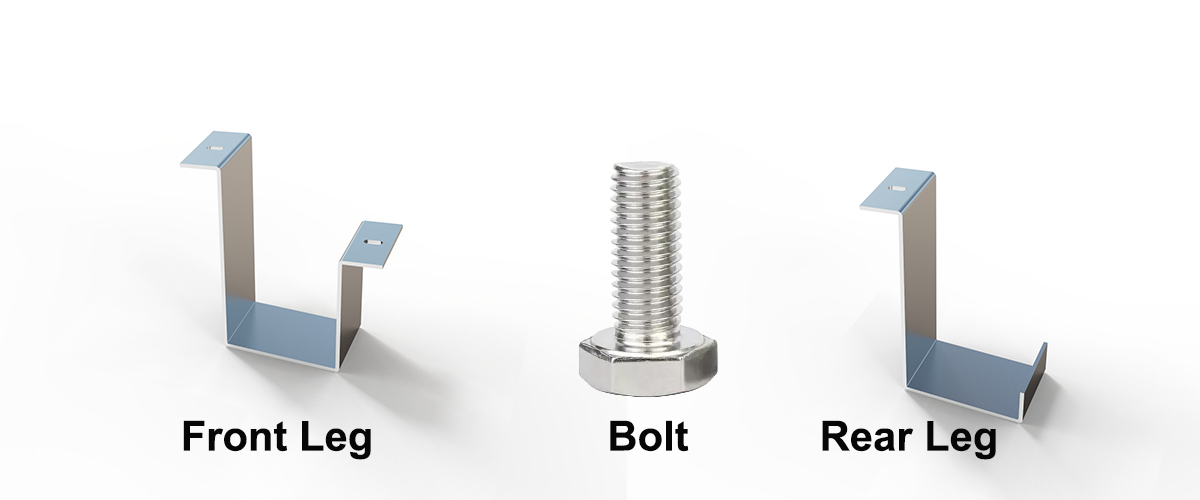

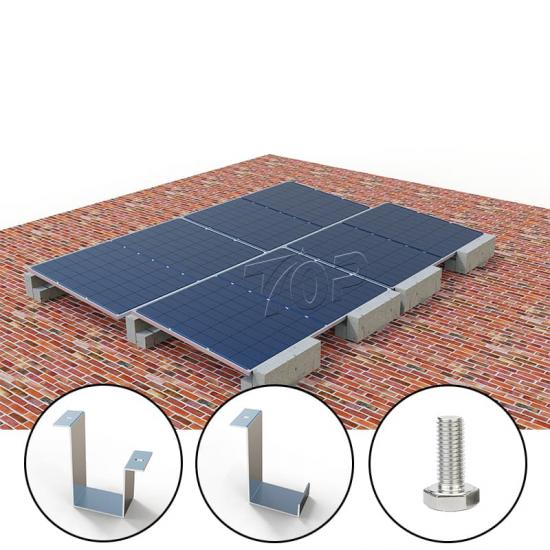

Hoofdbestanddelen:

Voorste been
Voorgeboord voor directe bevestiging aan het moduleframe. Gemaakt van corrosiebestendig aluminium of ZAM (zink-aluminium-magnesium) gecoat staal.

Achterbeen
Biedt kantelondersteuning en wordt direct aan de achterkant van de module bevestigd. Samen met de voorpoot vormt het een stabiele driehoekige draagconstructie.

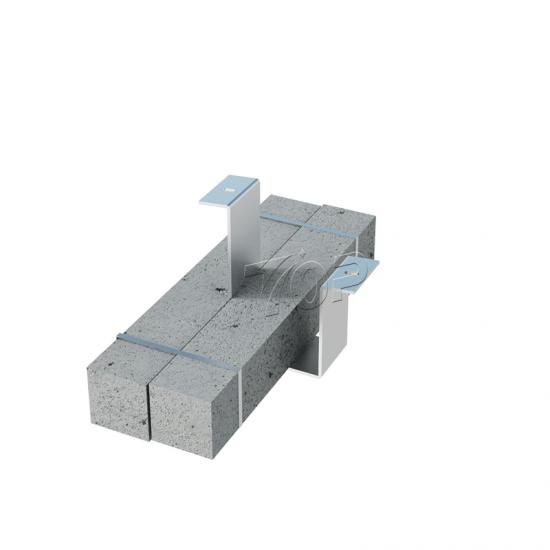

Ballastbasisplatform
Geschikt voor betonblokken om het systeem te bevestigen zonder dakdoorboring. Ontworpen voor eenvoudige installatie en duurzaamheid op lange termijn.

Toepassingsscenario's:

Platte daken (beton, baksteen, enz.)

Historische gebouwen of locaties met een boorverbod

Tijdelijke of verplaatsbare PV-systemen

Industriële en commerciële verspreide zonne-energieprojecten

Veelgestelde vragen:

•
  V1: Kan dit systeem op alle soorten daken gebruikt worden?

  A: Dit systeem is speciaal ontworpen voor platte daken , zoals beton- of bakstenen oppervlakken. Het is niet geschikt voor hellende of metalen daken. Het biedt een niet-penetrerend oplossing die de waterdichtheid van het dak behoudt.
•
  V2: Waarom wordt er geen rail gebruikt om de modules te monteren?

  A: Om de structuur te vereenvoudigen, de materiaalkosten te verlagen en de installatie te versnellen, maakt dit systeem gebruik van directe hechting De PV-modules worden direct aan de voor- en achterpoten vastgeschroefd — er is geen spoor nodig .
•
  Vraag 3: Hoe wordt de stabiliteit van het systeem gegarandeerd?

  A: Stabiliteit wordt gewaarborgd door plaatsing betonnen ballastblokken aan de basis. Het aantal en de indeling van de blokken worden bepaald door locatiespecifieke windbelastingberekeningen.
•
  V4: Kan de kantelhoek van de module worden aangepast?

  A: Ja, de kantelhoek kan worden aangepast tussen 5° en 15°, op basis van de lokale zonnestraling, de optimalisatie van de energieopbrengst en de omstandigheden ter plaatse.
•
  V5: Is extra windbescherming nodig?

  A: Normaal gesproken is alleen betonballast voldoende. Voor zones met hoge wind (>40 m/s) , optionele windgeleiders of verstevigingsaccessoires zijn beschikbaar.
•
  V6: Is het systeem eenvoudig te demonteren of te verplaatsen?

  A: Ja. Het railvrije en niet-penetrerende ontwerp maakt het gemakkelijk te demonteren en te verplaatsen , ideaal voor tijdelijke installaties of toekomstig dakonderhoud.
