Mini Rail Zonne-montagesysteem voor trapeziumvormige metalen daken

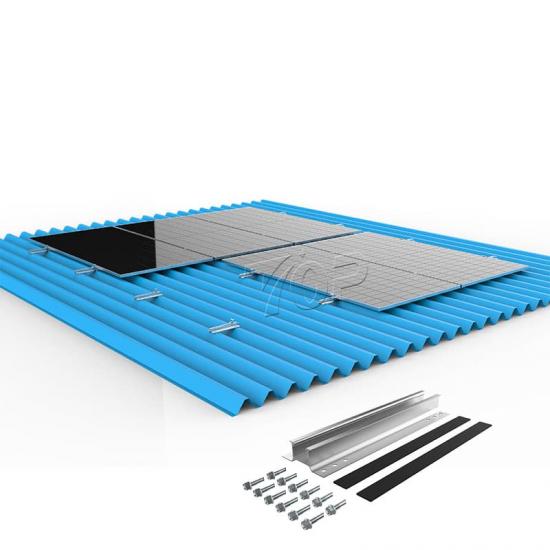

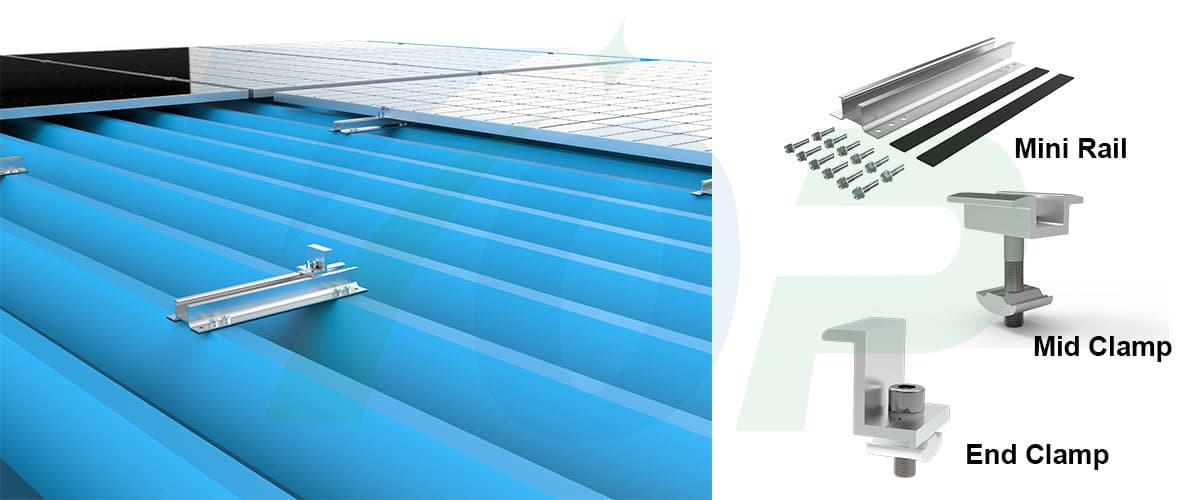

De Mini Rail montagesysteem is speciaal ontworpen voor trapeziumvormige (gegolfde) metalen daken die veel worden gebruikt in commerciële en industriële gebouwen. Het heeft een compacte aluminium constructie. korte rails Gecombineerd met midden- en eindklemmen, bevestigd met zelftappende schroeven en dubbelzijdige EPDM-rubberstrips voor verbeterde waterdichtheid en stabiliteit. Dit systeem maakt snelle, veilige en kosteneffectieve installatie van zonnepanelen mogelijk zonder de integriteit van het dak in gevaar te brengen.

Productspecificaties:

Producteigenschappen:

Dubbelzijdige waterdichte afdichting
Elke Mini Rail bevat EPDM rubberstrips aan beide zijden van de basis. Bij bevestiging met zelftappende schroeven drukt het rubber strak tegen het dakoppervlak, waardoor een veilige, waterdichte afsluiting ontstaat.

Lichtgewicht en kostenefficiënt
Dankzij het korte railontwerp wordt het gebruik van aluminium tot een minimum beperkt, dalen de totale kosten en zijn ze eenvoudig te transporteren en te hanteren.

Perfecte pasvorm voor trapeziumdaken
Geoptimaliseerd voor gebruik op trapeziumvormige daken van plaatstaal (bijv. T18, T35, 470-type), zonder dat volledige dakdoorvoer of complexe klemmen nodig zijn.

Snelle en eenvoudige installatie
Modulaire componenten en directe montage verminderen de arbeidstijd en vereenvoudigen het installatieproces.

.Schoon uiterlijk

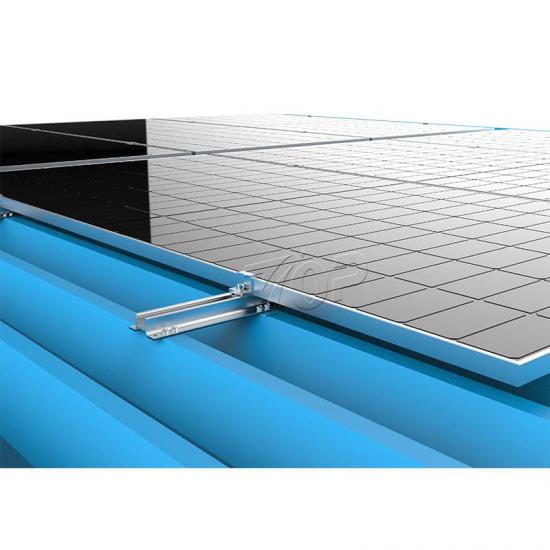

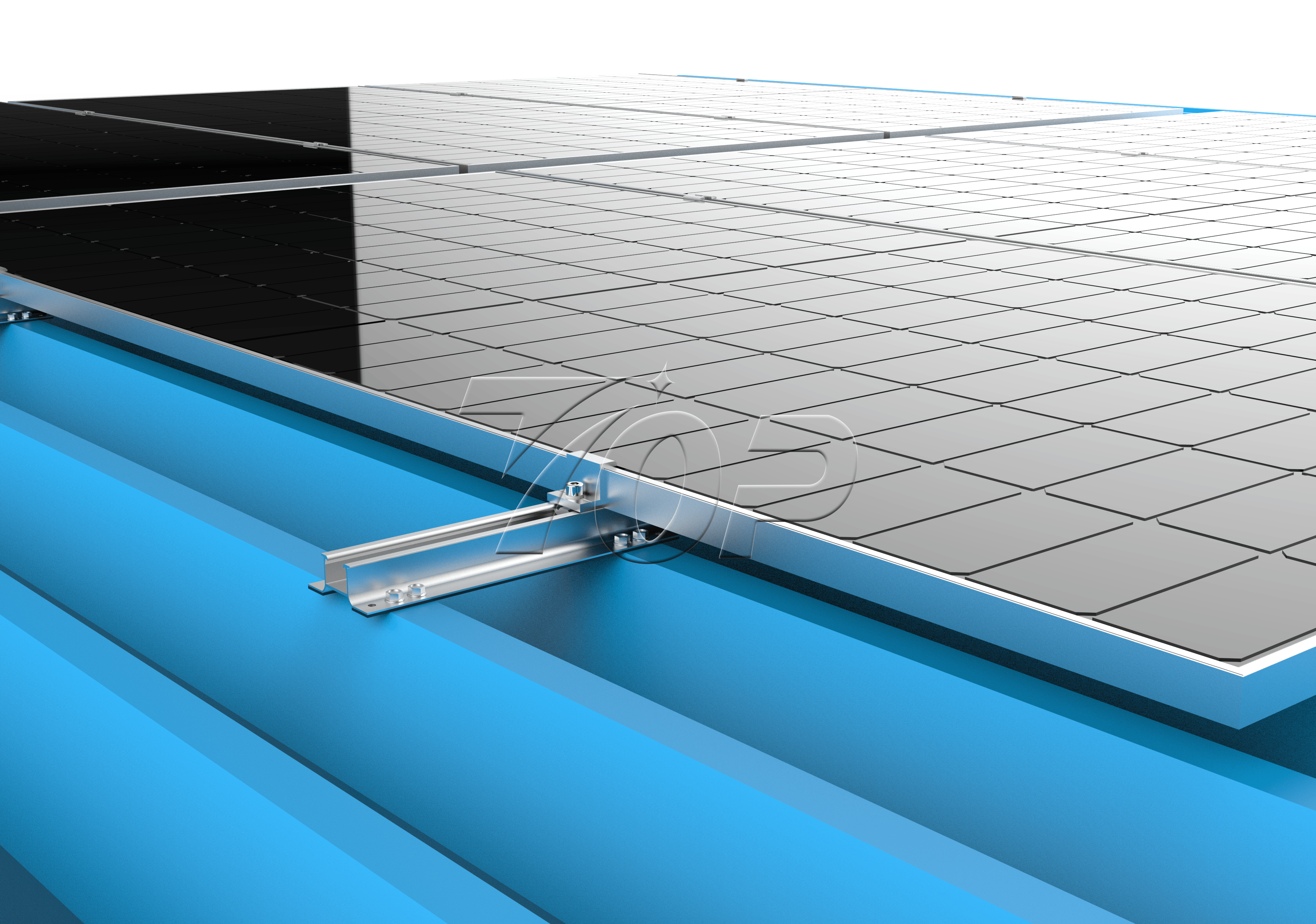

Dankzij het lage profiel blijven de rails verborgen onder de panelen, waardoor een strak en uniform uiterlijk ontstaat.

Installatie-instructies:

Markeer en meet
Markeer op basis van het legplan de montagepunten op de nok (hoge ribben) van de trapeziumdakplaten.

Rubberen strips aanbrengen
Bevestig EPDM-rubberstrips aan beide zijden van de Mini Rail-basis voordat u deze installeert.

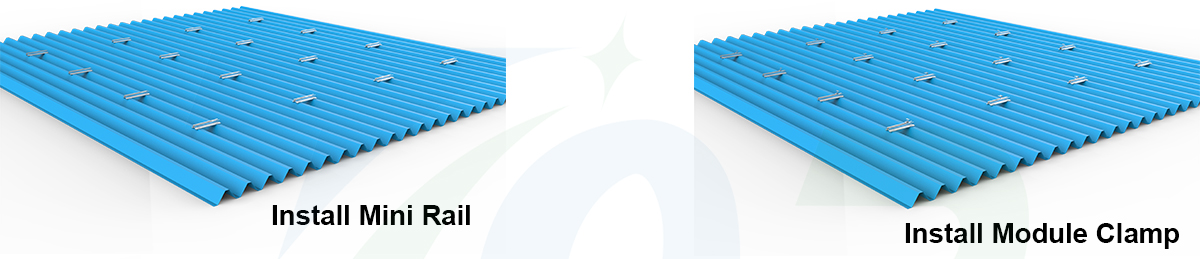

Mini Rail repareren
Plaats de rail op de gemarkeerde locatie. Bevestig met zelftappende schroeven door het midden van de rail. De rubberen strips drukken samen en vormen een waterdichte afsluiting.

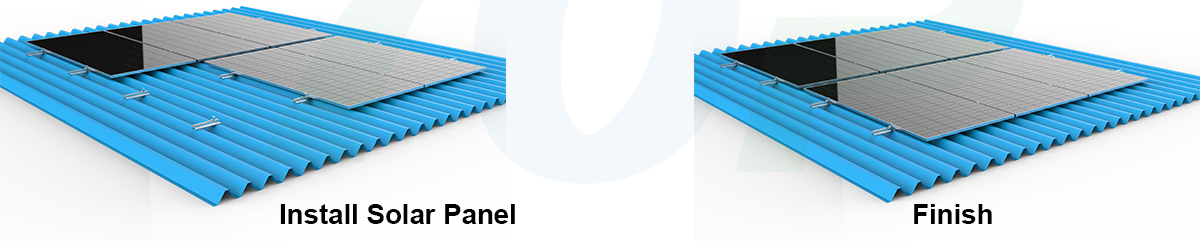

Zonnepanelen monteren
Gebruik middenklemmen om aangrenzende panelen vast te zetten en eindklemmen om panelen aan beide uiteinden vast te zetten.

Eindinspectie
Zorg ervoor dat alle rails goed vastzitten, dat de rubberen strips goed zijn aangedrukt en dat er geen losse onderdelen zijn.

Veelgestelde vragen:

•
  V1: Is dit systeem geschikt voor staande naad- of felsdaken?

  A1: Nee. Dit Mini Rail-systeem is ontworpen alleen voor trapeziumvormige plaatstalen daken Voor staande naaddaken wordt een niet-penetrerend klemsysteem aanbevolen.
•
  Vraag 2: Hoe wordt waterdichtheid gegarandeerd?

  A2: Dubbele EPDM-rubberen strips worden tijdens de installatie samengedrukt, waardoor een sterke afdichting ontstaat tussen de rail en het dakoppervlak, waardoor water effectief wordt voorkomen.
•
  V3: Heeft het boren in het dak invloed op de integriteit ervan?

  Nee. Schroeven worden op de verhoogde nok van de dakplaat geplaatst. Met een goede afdichting is er geen compromis op het gebied van structurele of waterdichte prestaties .
•
  Vraag 4: Welke dakprofielen zijn compatibel?

  Geschikt voor de meeste trapeziumvormige metalen daken, waaronder T18, T20, T35, T40, 470-type, 820-type en vergelijkbare gegolfde profielen.
•
  V5: Kan het systeem worden aangepast?

  Ja. De raillengte, klemmaten en oppervlaktekleuren (geanodiseerd zilver of zwart) kunnen worden aangepast aan de specifieke projectbehoeften.
